Module CAO

Nous pouvons vous offrir différentes solutions pour la CAO

Vous avez le choix entre différentes solutions, que vous pouvez choisir selon vos besoins, vos méthodes de travail et votre budget.
Nous avons les solutions adaptées à toutes vos demandes.

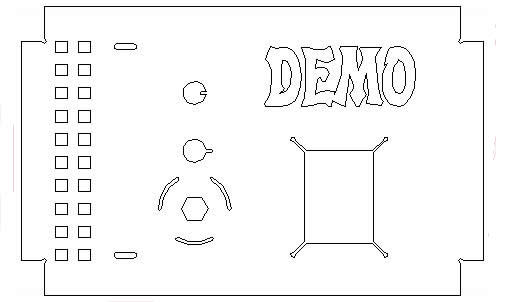

Dessin CAO 2D

KOMPAS-Graphic

Pour le dessin 2D, nous pouvons vous offrir une solution complete avec notre logiciel KOMPAS-Graphic.
Ce logiciel vous permet de realiser tous les dessins 2D selons les normes. KOMPAS-Graffic offre des possibilités quasi-illimitées d'automatisation des tâches liées au travail d'ingénierie dans les domaines les plus divers. Il est ainsi utilisé avec succès pour la conception mécanique ou le génie civil, ou tout secteur où un puissant éditeur de plans et de diagrammes 2D est nécessaire.

Construction CAO 3D

Pour le travail en 3D nous pouvons vous offrir différentes solutions adaptées à votre travail et votre budget.


Kompas-3D V9 PLus Ce programme de CAO vous permet de profiter des avantages d'une CAO paramétrique à un prix raisonnable. Vous pouvez très facilement dessiner des pièces mécaniques et de tôlerie, créer des ensembles et des dessins de fabrication. KOMPAS-3D dispose de tous les outils de construction 3D usuel dans le monde de la CAO standard : Opérations booléennes Création de surfaces Création de paramètres associatifs Lignes de constructions Plans de travails Courbes 3D, Splines, Spirales Chanfreins, Congé, Perçages, Nervure Evider des formes, création de poches Fonctions de tôlerie : Plis, trous, encoches, fermetures des coins, emboutissages, ouilles d’aérations, création de coupes dans les pièces de tôle, congés, création de la mise à plat associative. Contrôle de collision Création de bibliothèques de pièces standards Editions simple des pièces et ensembles ou sous-ensembles Visionnez les vidéos d'apprentissage Télechargements KOMPAS-3D V9, Demo Version (French) (80 MB) Cette version contient toutes les fonctions de la version professionnelle de KOMPAS-3D, mais elle ne permet pas d'enregistrer des pièces ou ensembles. KOMPAS-3D Light Version V9 SP2 (French) (80 MB) Cette version est dérivée de la solution professionnelle KOMPAS-3D. Elle ne permet pas la création d’ensembles 3D ni la création et édition de pièces par coupe ou union de solides. Ne sont également pas disponible les fonctions d'importation et d'exportations. Cette version est prévue pour l’apprentissage et la familiarisation avec KOMPAS-3D et l’utilisation commerciale de cette version n’est pas permise. KOMPAS-3D Viewer V9 (French) (30 MB) Ce programme sert à la visualisation et impression des fichiers KOMPAS, DXF et DWG.


SMM / SMO Les logiciels SMM et SMO de Catalcad vous offrent une solution simple pour la construction en tôle et la reprise des fichiers d'échange provenant d'autres systémes de construction 3D. SMO lit et transforme automatiquement sans intervention de l'utilisateur le modèle 3D importé en modèle "tôle" dans sa base de données spécifique. Ensuite l'utilisateur a à sa disposition toute une gamme d'outils métier très puissants pour rendre le modèle dépliable comme il l'entend et sans aucune limitation. SMM (Sheet Metal Modeler) est le modeleur 3D tôlerie le plus facile à utiliser et le meilleur rapport qualité/prix du marché.

TopSolid Ce programme de CAO represente le Top dans la constrution 3D mécanique et Tôlerie. Plus de limitations dans la conception des pièces et du calcul du dépliage! TopSolid est la solution préférée de fabricants et sous-traitants dans l’aéronautique, l’automobile, la machine outil et la mecanique générale. Ses fonctions puissantes de modélisation et de simulation (géométrie, assemblage, calcul de structure, dynamique, …) offrent des réponses métiers pour la conception et fabrication des pièces mécaniques. TopSolid offre une solution CFAO dédiée aux métiers de la tôle. Suite à la fusion de Missler Software avec le spécialiste en tôle Catalpa, Missler Software a incorporé un savoir-faire et une expérience riches dans le domaine. TopSolid’Fold et TopSolid’PunchCut représentent la solution intégrée de TopSolid pour la tôlerie qui offrent des solutions CFAO qui vont du dépliage de pièces de tôle au pilotage de poinçonneuses à commande numérique, des machines de découpe laser (2 et 3 axes) et des machines combinées. TopSolid propose un ensemble de fonctions qui prennent en compte la spécificité de la tôle et permettent d’obtenir un déplié juste et l’usinage correct à la suite.


PEPSCAD V6 Les logiciels PEPS V6 sont disponibles avec un modeleur solide et surfacique (Noyaux Parasolid) intégré. Ce modeleur vous permet de construire d'une façon simple les pièces 3D les plus complexes. Modeleur 3D Parasolid Fonctionnalités Open GL Manipulation de Figures Rendering Cotations et Textes Langage Macro Curseur intelligent Aide contextuelle
PEPS Module CAO Version 4 Ce module est utilisé pour la construction 2D et inclus toutes les commandes spécifiques au dessin de pièces de tôlerie et de leur préparation pour le travail avec des machines de découpe (Laser, poinçonnage etc.) Le module CAO vous offre les possibilités les plus modernes. Des commandes spécifiques au travail de la tôlerie permettent de rationaliser au maximum la création du dessin de fabrication. Lignes/Arcs - Oblongs - Rectangles - Rectangles avec rayon - Forme-D - Gillete - Trous de serrure - Polygone - Ellipse - Grugage - Rainure - Développement de tubes etc. Les données de construction peuvent être introduites très facilement, grâce à une syntaxe de commande très souple et de puissantes commandes d’édition. L’interface avec des systèmes CAO existant est réalisée par l’échange au format Open-DWG, DXF, IGES, HP-MI ou VDA-FS. Le travail par couches et la définition de figures permettent de travailler d'une manière simple et structurée. Un puissant langage macro permet de réaliser des adaptations clients et de standardiser les constructions, de créer des familles de pièces ou de relier PEPS à des systèmes informatiques externes.
