Exemple de construction d'un évier à l'aide de TOPbend

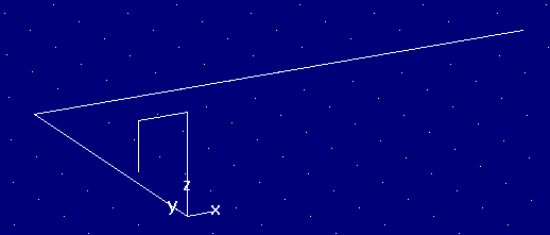

1. Au départ on construit deux Polylignes, d'ont une décris le profil et l'autre le chemin

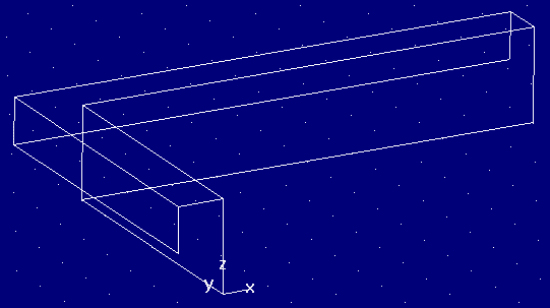

2. En appliquant la fonction "Tuyautée" le profil est prolonger sur le chemin et forme un polyèdre

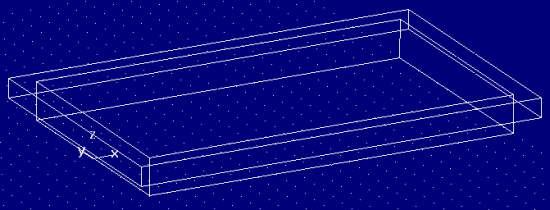

3. Par les fonctions "Symétrie" et "Union" on obtiens le cadre d'un évier au quelle on ajoute un font en dessinant un polyligne, la quelle sera hachurer et unioner avec le reste.

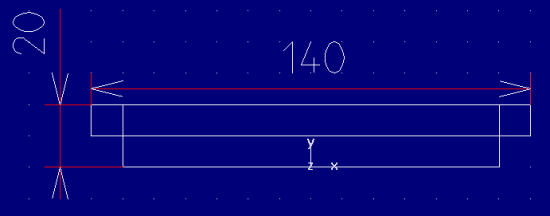

4. On place l'origine dans la vue désiré et on ajoute les cotations sur les éléments qu'on désire modifier.

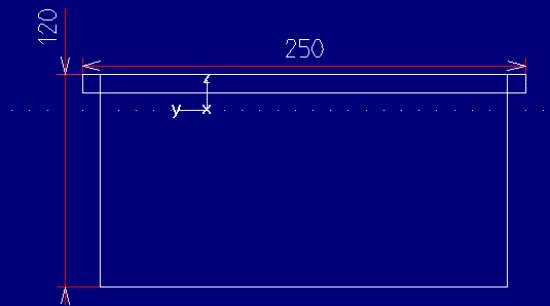

5. La fonction "freeDOM" permet par sélection d'un rectangle de choix et d'une cote de modifier les éléments voulu à volonté

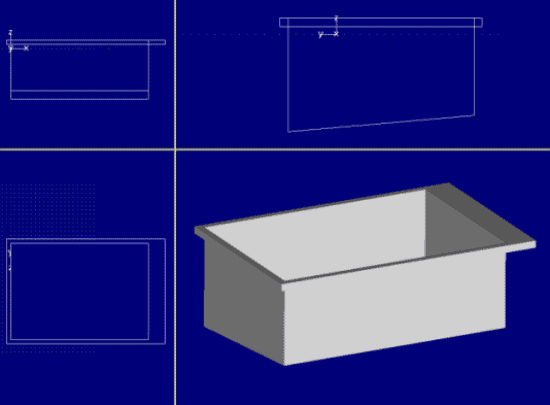

6. Il est possible de modifier toutes les cotes à volonté et ceci sans les contraintes d'un système paramètre

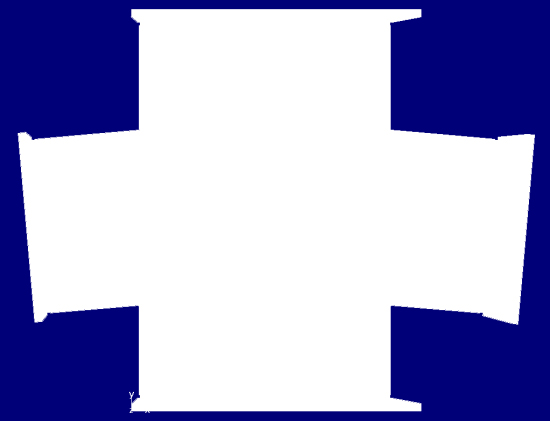

7. Les fonctions de tôlerie permettes de définir les découpages nécessaires, afin d'obtenir une pièce dépliable.
